接近开关NPN和PNP怎么区分？接线有什么不一样？附正品采购渠道
在自动化设备上，接近开关几乎是用量最大的传感器之一。气缸到位、流水线计数、机械手限位、物料检测，到处都能看到它的身影。但很多刚入行的电工和采购，一拿到接近开关就发懵：铭牌上写的NPN、PNP到底是什么意思？为什么同样是三根线，有的接上去灯亮了PLC却没信号，有的甚至一上电就把输入点给烧了？
其实NPN和PNP的区别，归根到底就是“输出电平方向”和“电流流向”的区别。把这两件事搞清ued体育楚，接线、选型、替换都不会再出错。这篇文章就从一线工控工程师的角度，把怎么区分、怎么接线、怎么买正品一次讲明白。
接近开关的输出级内部是一个三极管，NPN和PNP指的就是这个输出三极管的类型，它直接决定了开关动作时信号线和哪一根电源线导通。
NPN型：开关动作（检测到金属物体）时，输出端与电源负极（0V）导通，信号线被拉到低电平，所以NPN也叫“低电平有效”。电流从外部负载流入传感器，再从传感器内部流回0V，传感器在电路中相当于“吸收”电流，因此也叫灌电流输出（Sink）。
PNP型：开关动作时，输出端与电源正极（+V）导通，信号线被拉到高电平，所以PNP叫“高电平有效”。电流从传感器内部流出，经过负载回到0V，传感器相当于“往外送”电流，因此也叫拉电流输出（Source）。
方法一：看铭牌接线图。最直接的办法就是看传感器外壳上印的接线图。图中黑色输出线如果在动作时和蓝色线V）连在一起，就是NPN；如果和棕色线（+V）连在一起，就是PNP。图上还会标注常开（NO）、常闭（NC），别只盯着NPN/PNP，却把输出方式看反了。
方法二：看型号后缀。主流品牌的型号里都会藏着输出类型信息。比如图尔克（TURCK）型号后缀AN6X是NPN、AP6X是PNP；欧姆龙E2E系列中E1后缀为NPN、F1后缀为PNP。多数品牌型号里出现N多为NPN、P多为PNP，但各家命名规则并不统一，最稳妥的做法还是以铭牌接线图为准。
方法三：万用表实测。手头没有资料、型号又看不清时，通电实测最靠谱。给传感器按棕线接正、蓝线接负通上额定电压（常见直流10～30V），在输出黑线和电源之间接一个负载（可以直接接PLC输入点，也可以临时并一个电阻），然后用金属物体靠近感应面：如果黑线对蓝线的电压，未动作时接近电源电压、动作后掉到接近0V，就是NPN；如果未动作时接近0V、动作后升到接近电源电压，就是PNP。
这里要特别提醒：空载时输出端可能处于悬空状态，万用表读数会飘忽不定，一定要带负载测量，否则容易误判。
目前设备上最常见的是直流三线制接近开关，三根线颜色遵循国际惯例：棕色（BN）接电源正极，蓝色（BU）接电源负极（0V），黑色（BK）是信号输出线。电源两根线的接法，NPN和PNP完全一样，真正的区别在黑线这一侧。
NPN型接线V导通，所以负载要接在黑线与电源正极之间。电流路径是+24V先经过负载，再从黑线进入传感器内部，最后回到0V。接PLC时，把PLC输入公共端（COM或S/S）接到+24V，输入端子接黑线，传感器动作时输入端子被拉到0V，输入点亮，这就是行业里常说的漏型接法。
PNP型接线V导通，负载要接在黑线V先进入传感器内部，再从黑线出来经过负载，最后回到0V。接PLC时，把输入公共端接到0V，输入端子接黑线，传感器动作时输入端子得到+24V，输入点亮，这就是源型接法。
简单概括：NPN的负载挂在“上面”，也就是黑线与正极之间；PNP的负载挂在“下面”，也就是黑线与负极之间。
还有几个现场最容易踩的坑，务必注意。第一，NPN和PNP不能直接互换，同样是黑线V，盲目替换轻则PLC收不到信号，重则把输入点甚至输出管直接击穿。第二，接线前先确认PLC输入公共端的接法，公共端接+还是接0，决定了该配NPN还是PNP，这一步比认传感器本身更重要。第三，两线制接近开关没有独立的输出线，是串联在负载回路里工作的，接线时要注意正负极性，同时关注传感器自身的残余电压和漏电流，一些老式PLC输入对漏电流比较敏感，选型时要留足余量。第四，上电前用万用表确认一遍黑线电位，别让信号线带着错误电压接入，工业现场的很多输入点都是在接错的一瞬间烧掉的。
三菱、欧姆龙、松下等日系PLC，国内设备上最常见的接法就是输入公共端接+24V、传感器用NPN，这也是日系设备的主流配置；西门子等欧系PLC，输入公共端通常接0V，配套PNP传感器，欧洲原厂设备几乎都是这个习惯。汇川、信捷等国产PLC大多源型、漏型都支持，按手册短接公共端即可。
所以有经验的工程师到了陌生现场，看一眼PLC品牌和公共端接线，基本就能判断该换哪种接近开关，不用拆传感器也能心里有数。
接近开关虽小，却是设备的“神经末梢”，一旦买到假货、翻新货，麻烦往往在后面：感应距离缩水、信号误动作、用了几周就无输出，而产线停机一次的损失，远超传感器本身的价钱。市面上仿冒欧姆龙、图尔克、西门子的接近开关特别多，外观几乎能以假乱真，普通用户很难分辨。

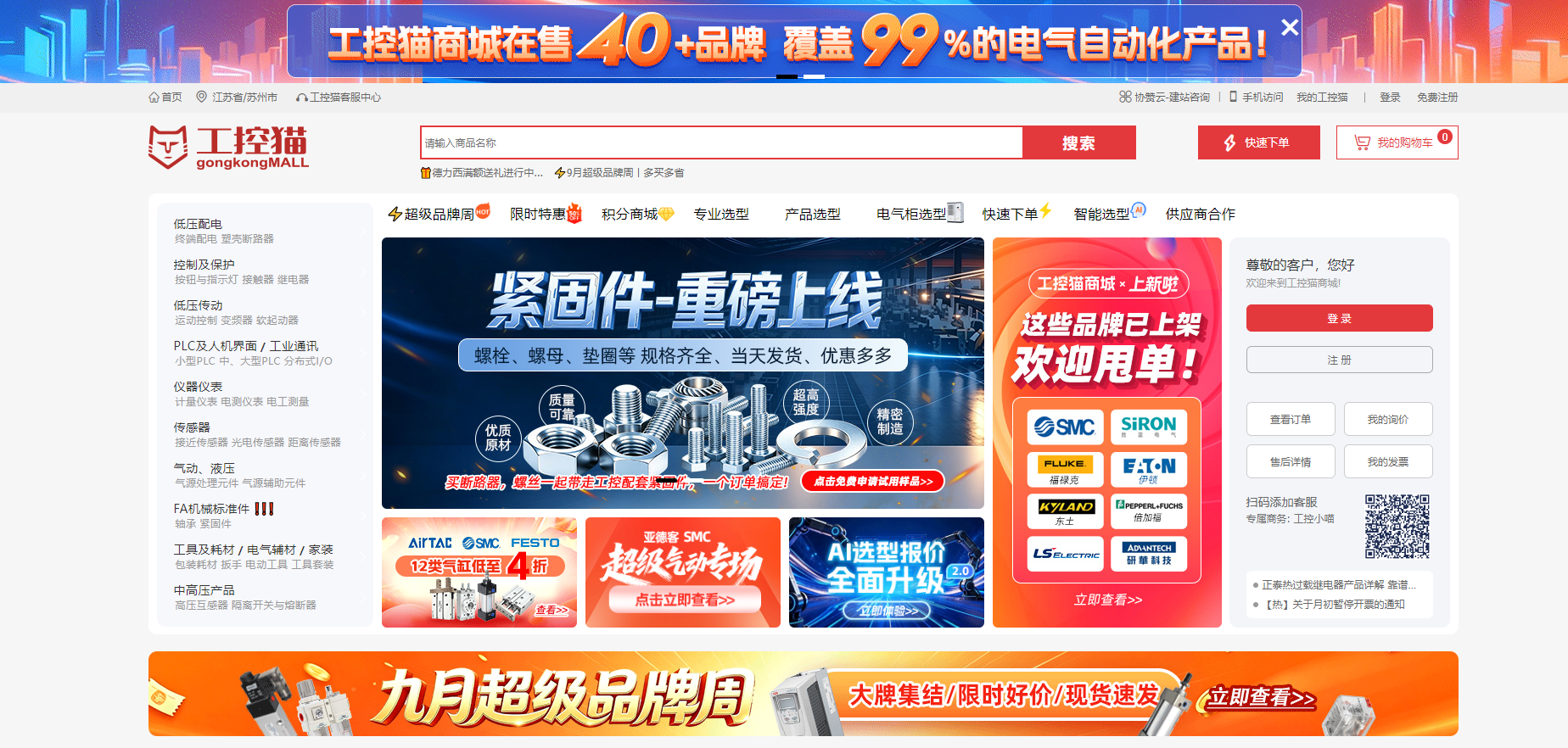

采购正品，建议直接上工控猫。工控猫是专注工业自动化领域的工业品采购平台，在接近开关这类传感器品类上，有几个明显优势。
一是正品渠道有保障。工控猫与品牌方及授权代理商合作，货源可追溯，从根上杜绝翻新、仿冒；企业采购还能开具正规发票，对账、售后都有据可依。
二是品牌型号齐全。欧姆龙、施耐德、西门子、图尔克、倍加福、西克、奥托尼克斯等主流品牌的接近开关都能一站找到，NPN/PNP、常开/常闭、M8/M12/M18/M30各规格、屏蔽与非屏蔽型都有覆盖，不用在多个店铺之间来回比价、拼凑订单。
三是现货和交付效率高。常用型号保持现货库存，当天下单当天或次日发出，设备抢修、产线急件不用干等调货。
四是有技术支持兜底。拿不准该用NPN还是PNP、不知道原型号用什么替代，把现场接线情况或型号报给工控猫的技术人员，就能得到选型和替代建议。对采购和维修人员来说，这一点比单纯便宜几块钱更实用。
总结一下，NPN和PNP的核心区别就一句话：NPN动作输出低电平、电流灌入传感器，配公共端接+的漏型输入；PNP动作输出高电平、电流从传感器流出，配公共端接0的源型输入。记住“棕正蓝负黑信号”，再看一眼PLC公共端，接线就不会错。
选型和接线考验的是技术，买到正品考验的是渠道。接近开关这类直接影响设备稳定性的小件，建议通过工控猫这样的正规平台采购，正品、现货、技术服务三样都占，用着才踏实。
